Az erő ábrázolása

Az erőhatást jellemző mennyiség az erő. Az erő jele F, mértékegysége newton. Az erőt kis nyíllal szokták ábrázolni.

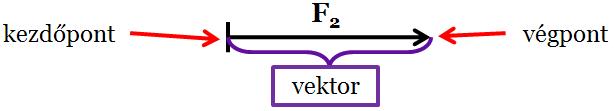

Az erő ábrázolására használt nyilakat vektoroknak hívják. A vektornak nagysága és iránya is van.

A nagy erő ábrázolásához hosszú vektor szükséges.

A kicsi erő ábrázolásához rövid vektor szükséges..

Így a vektorok hosszával tudjuk érzékeltetni az erő nagyságát.

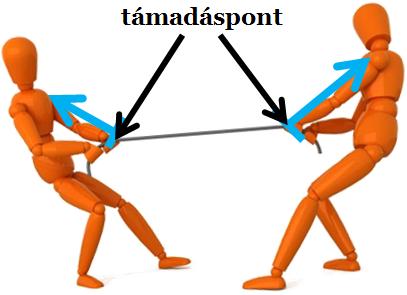

Támadáspontnak hívjuk azt a pontot, ahol az erőhatás éri a testet. Rajzon ezt úgy ábrázoljuk, hogy ebbe a pontba tesszük a vektor kezdőpontját.
